배전자동화통신장치
통신장치
배전 선로 통신망에서 사용되는 통신 제품 솔루션을 제공합니다.
개요
배전자동화 시스템과 단말장치간의 통신이 원활 하도록 전용 통신장치가 필요하고 선로에 문제가 생겼을 경우 배전 선로상에 설치되어 있는 단말장치가 계측된 전압 및 전류 값 등을 참조하여 주장치의 명령 없이도 자체적으로 선로의 문제를 검출, 판단하여 선로를 개폐하기 위한 보호협조 통신이 가능한 보호 협조 통신 모듈과 배전자동화 시스템 전용 통신장치를 생산 납품하고 있습니다.
솔루션
광 이더넷 산업용 스위치
이더넷 기반의 스위치로 선로 절체가 가능하며, 링 토폴로지를 지원합니다.
특징
COT (Cenrral Office Terminal 중앙집중 단말 통신장치)
RT ( Remote Terminal 원격 단말 통신장치 )

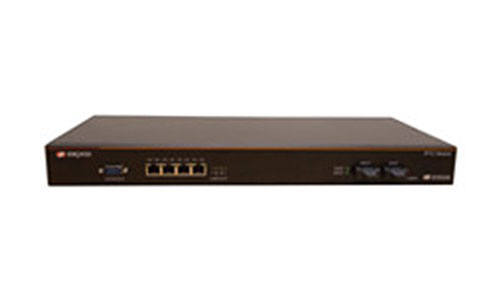

IPTU 마스터 ( COT )

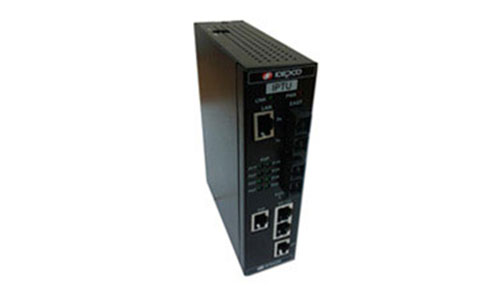

IPTU 외장형 ( RT )
단말장치 보호협조 통신모듈
배전 시스템에서 선로에 문제가 생겼을 경우 배전 선로상에 설치되어 있는 단말장치가 계측된 전압 및 전류 값 등을 참조하여 제어 시스템인 주장치의 명령 없이도 자체적으로 선로의 문제를 검출, 판단하여 선로를 개폐하는 것이 보호협조 통신의 개념으로, 이러한 보호 협조 통신을 지원하면서, 단말장치간 서로 시리얼 또는 이더넷 기반의 광 통신이 가능한 모듈.
장점 : 전력 배전 계통 선로에 고장 발생시, 고장 구간을 한정하여 차단하고, 정전구간을 최소로 하여 안전한 운용 및 피해를 최소화 할 수 있습니다.

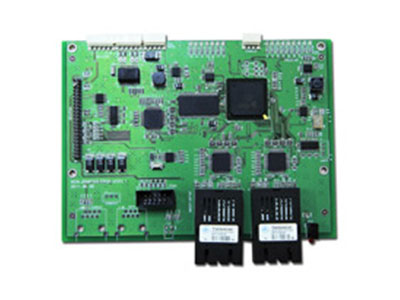

CLS 보호협조 슬롯형
보호협조 카드형

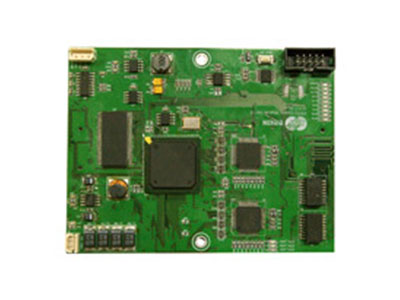

일반 광통신 모듈

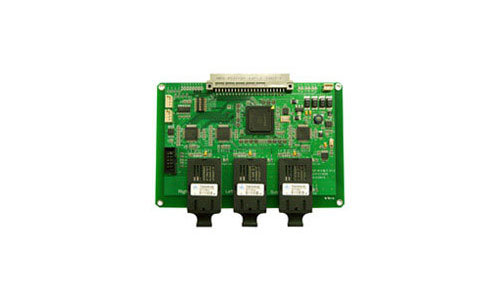

CLS 단말장치 슬롯형
슬롯형

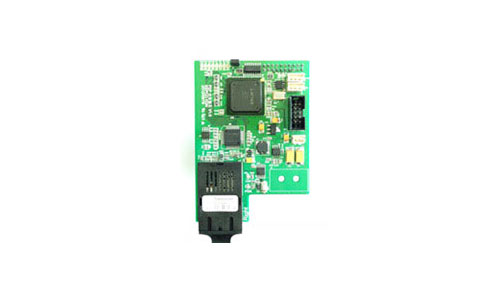

단말장치용 카드형

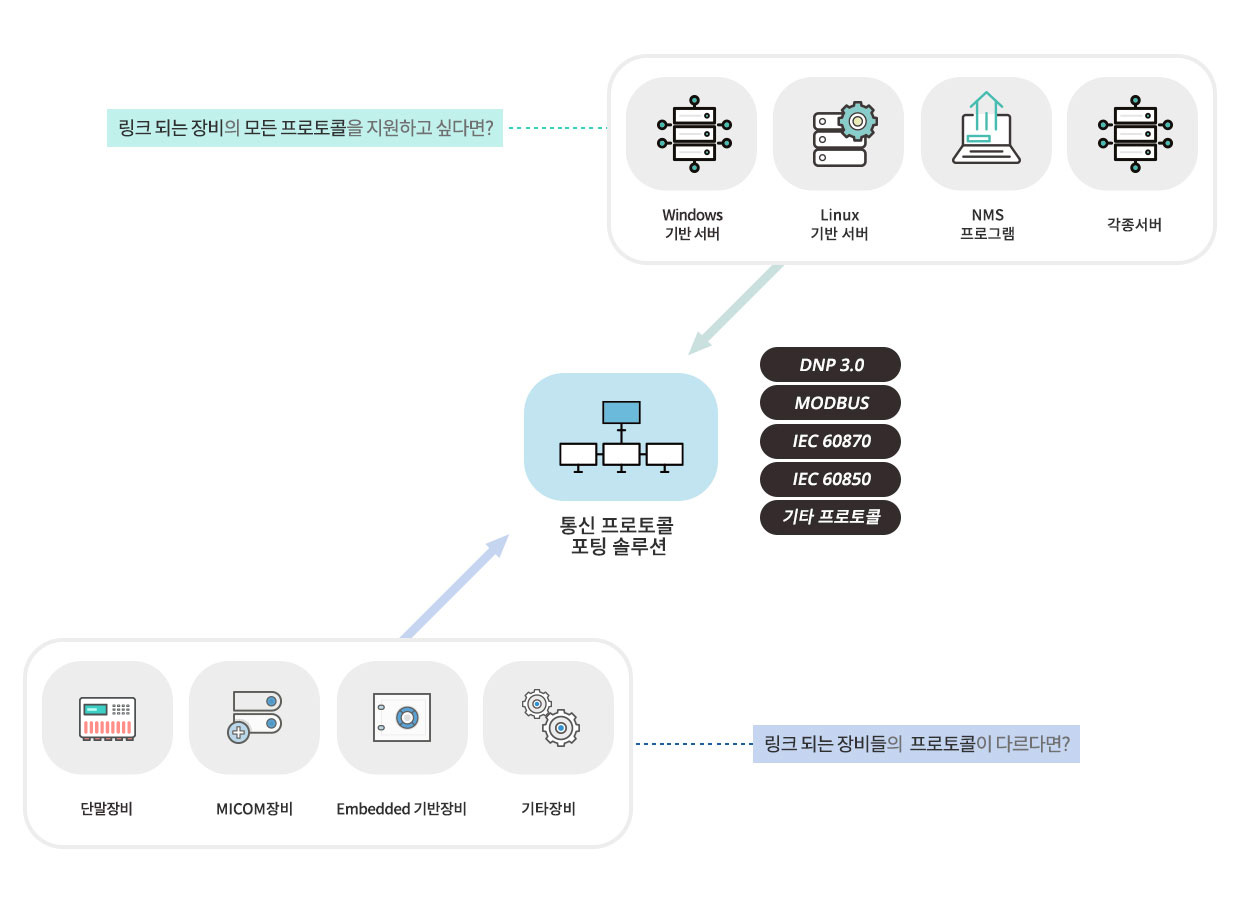

다양한 통신 프로토콜 지원
배전자동화 시스템의 통신방식은 크게 유선방식과 무선방식으로 구분하며 유선방식으로는 KT 전용선, 광통신 방식과 무선방식으로는 TRS무선망, 이동통신의 CDMA 망 및 무선전용망 AIRMEDIA 등 다양한 통신방식을 사용하고 있습니다.
장치간의 통신을 위한 다양한 통신 프로토콜(DNP 3.0, MODBUS, IEC 60870, IEC 61850, 기타 프로토콜)을 제공 하고 있습니다.

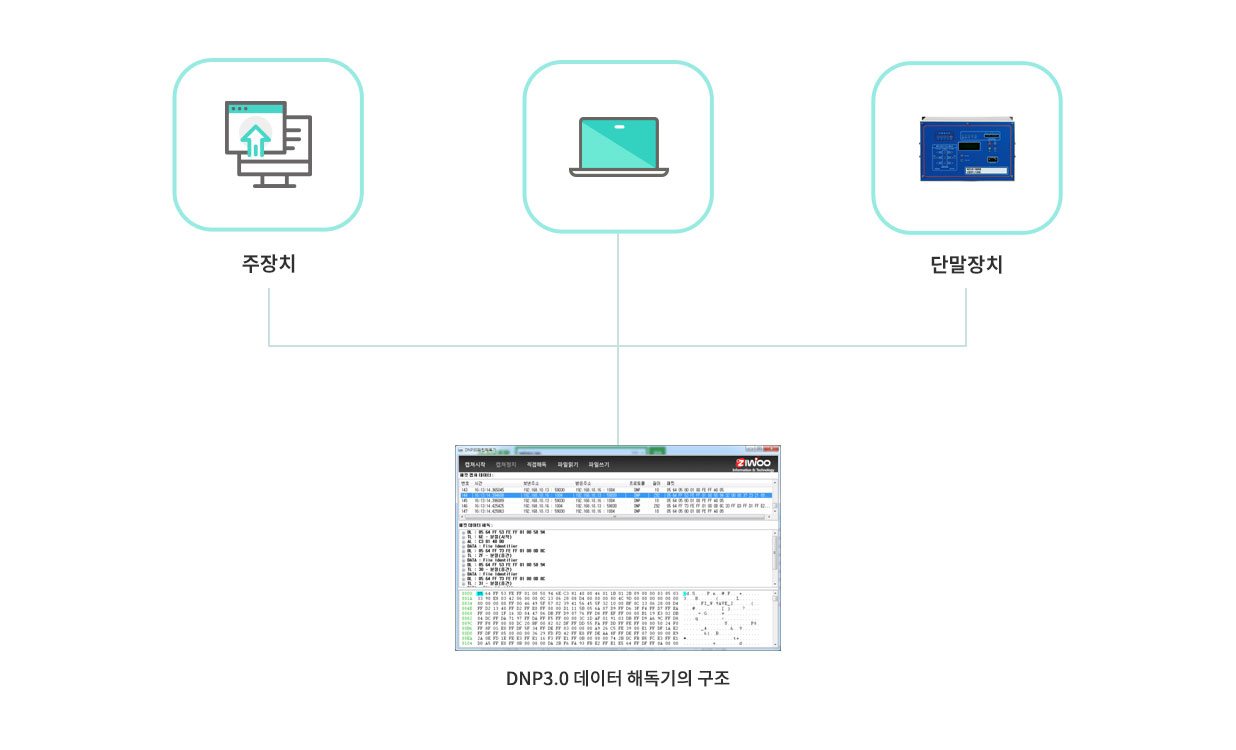

데이터 해독기
DNP3.0 프로토콜을 사용하는 통신 모듈들 사이에서 송신 및 수신되는 패킷을 분석 할 수 있는 패킷 해독기 이다. DNP3.0 프로토콜은 전력 IT 의 많은 부분에서 광범위하게 사용되고 있는 통신 프로토콜이다. 최근 들어 이 프로토콜은 IEC61850 으로 대체 되고 있지만 아직도 많은 응용에서 이 프로토콜을 사용하고 있다. DNP3.0 패킷 해독 프로그램은 DNP3.0 프로토콜을 이용한 통신 모듈들 사이에서 송신 및 수신되는 패킷을 WinPCap 라이브러리를 사용하여 모니터링 및 분석을 할 수 있게 도와주는 패킷 해독 프로그램이다.
통신 모듈들 사이에서 송신 및 수신을 할 때 보통 로그를 남겨 패킷을 분석하지만 실제로 그 통신 프로토콜에 대하여 전문적인 지식을 갖고 있지 않다면 로그를 보는 것 조차도 어려울 때가 많다. 이러한 사항들을 고려하여 개발한 데이터 해독 프로그램은 통신 모듈 중간에서 특정 IP 및 PORT의 패킷들을 모니터링 할 수 있으며, 패킷 전송 시간, 전송을 보내는 곳, 받는 곳, 프로토콜의 종류, 패킷 길이, 실제 패킷 데이터 등을 확인 및 분석 하여 사용자가 전문적인 지식을 지식이 없더라도 분석 및 모니터링이 가능 하도록 해주는 프로그램이다.
