배전자동화배전자동화 시스템

전력배전계통 시스템

배전 자동화 시스템이 점점 지능화 될수록
복잡한 선로 상에서의 각종 사고에 대한 대책과 방지에 대한 대책을 요구 합니다.

개요

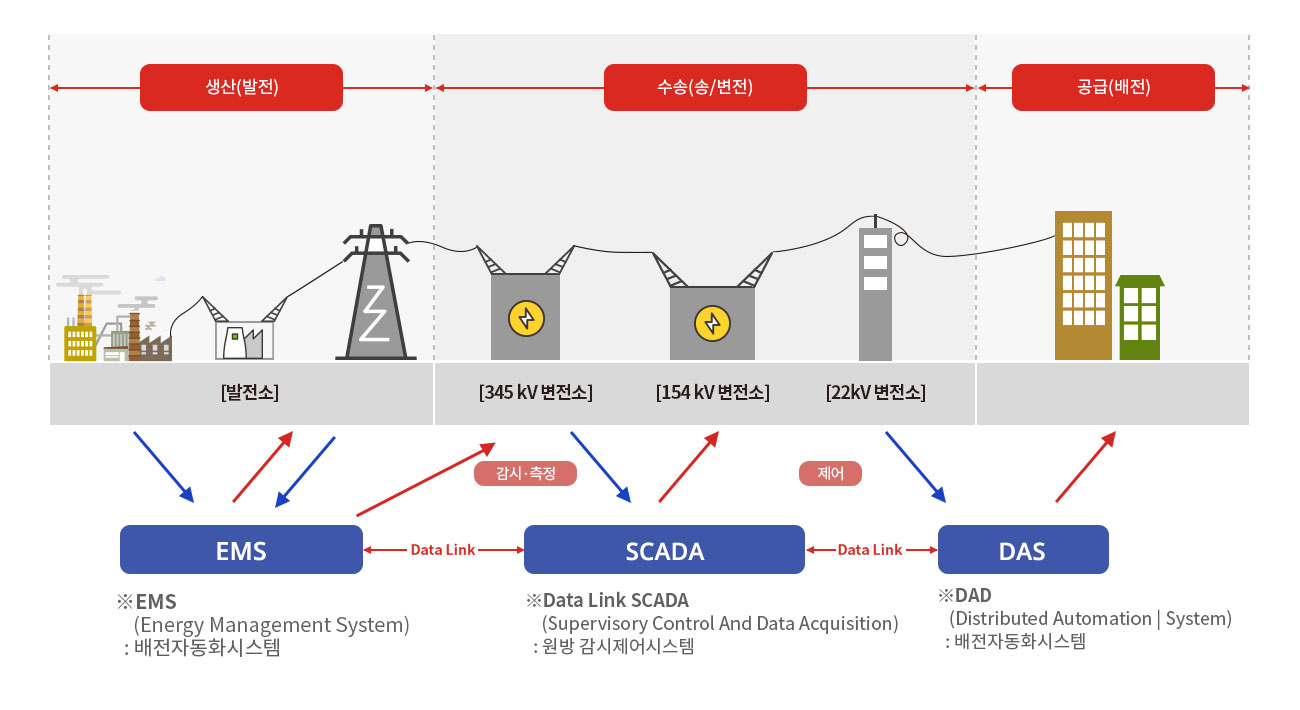

전력설비 자동화 시스템은 전력을 발전 , 송전, 수전하는 대상설비에 따라 급전종합 자동화 설비(EMS : Energy Management System), 원방감시제어설비(SCADA : Supervisory Control and Data Acquisition), 배전자동화 시스템(DAS : Distribution Automation System) 으로 구분합니다.

급전 종합 자동화 설비(EMS) : 발, 변전소를 포함한 전 전력계통을 관장하는 최상위 계층의 컴퓨터 시스템으로 하위에 SCADA 시스템으로부터 정보를 취득

원격감시제어설비(SCADA) : 발전소를 제외한 송·변전설비를 관장하는 컴퓨터 시스템으로 관리처 단위로 설비를 운용

배전 자동화 시스템(DAS) : 전력계통의 자동화를 실현시킬 수 있는 기반이 되는 기술로써 광범위하게 산재되어 있는 배전설비를 컴퓨터시스템을 이용하여 배전 사령실에서 집중 원격 감시, 제어하고 선로 고장구간 탐지 및 사고 시 최적 계통전환 등 배전계통 운용

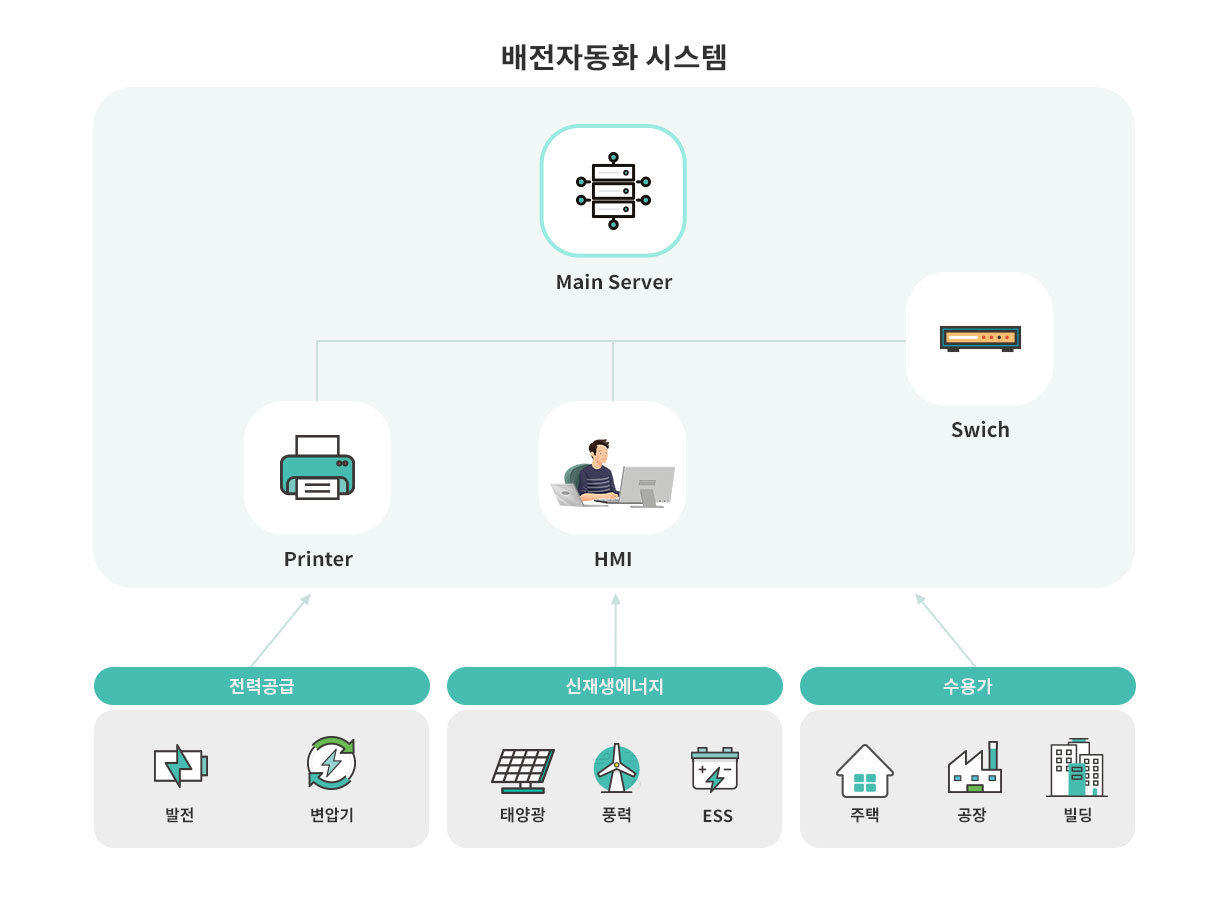

Power-EYE 배전자동화 시스템

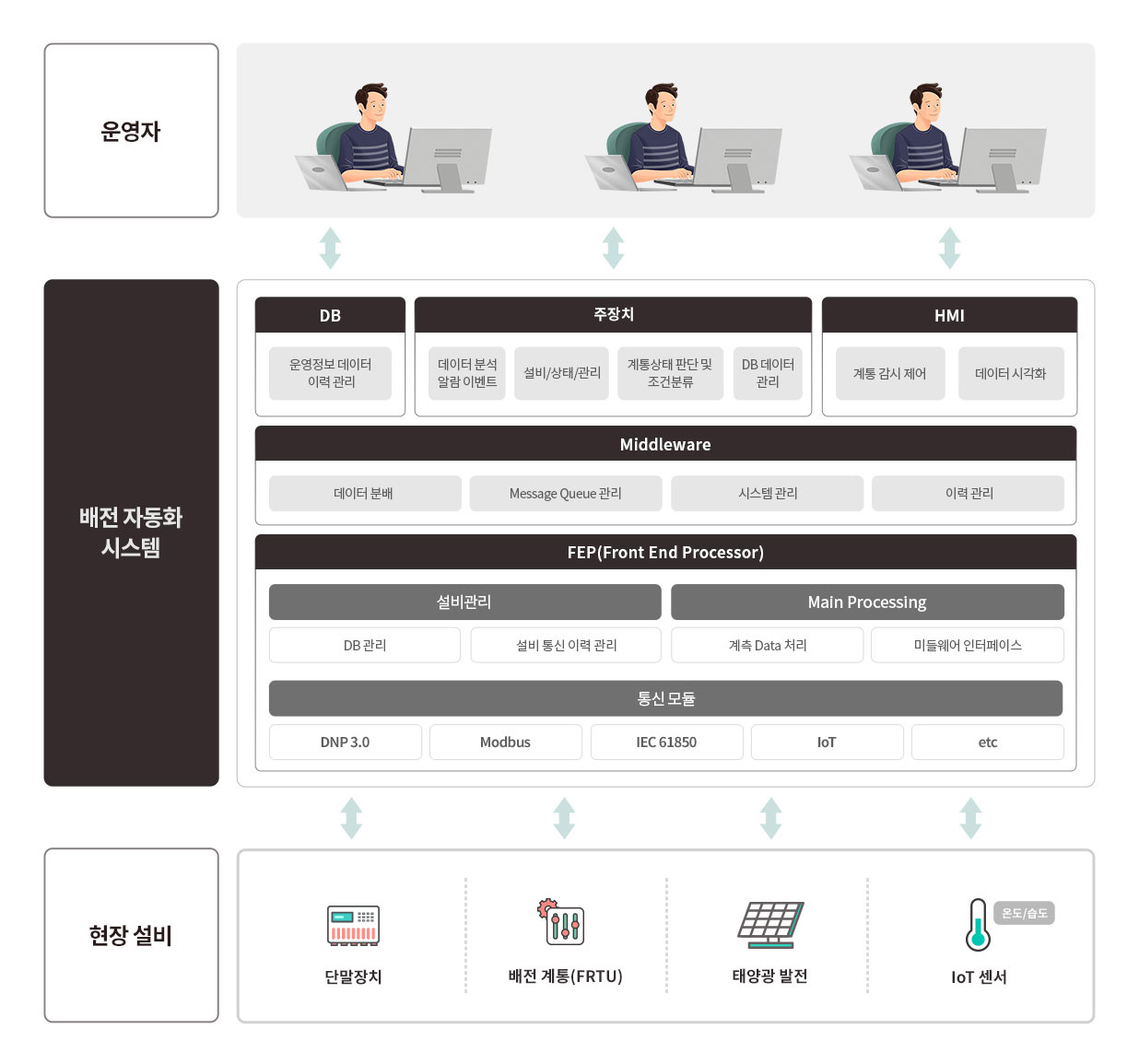

Power EYE 시스템은 배전자동화를 위한 시스템으로 변전소에서 수용가에 이르는 배전계통과 분산전원들에 설치되는 전력설비에 대한 원격감시제어는 물론 배전설비의 현장정보( 전류, 전압, 상태 정보, 고장 유무 등)를 실시간으로 취득, 모니터링하고 원격으로 제어함으로써 정전구간 축소 및 고장 정전시간을 단축할 수 있는 시스템을 말합니다.

솔루션

운영 프로그램 ( HMI )

단말장치들의 상태 감시 및 제어를 하기 위해 현장 설비들의 상태 정보를 전달 받아 표시하여 감시제어 및 원격 설정 할 수 있는 운영자 프로그램으로 원거리에 산재되어 있는 배전선로 운전용 단말장치(FRTU, Feeder Remote Terminal Unit)를 배전센터에서 감시제어 및 원격 설정하고 전류와 전압 등 선로 운전 정보를 수집하여 고장시 정전 구간을 실시간으로 확인하고 운영 할 수 있습니다.

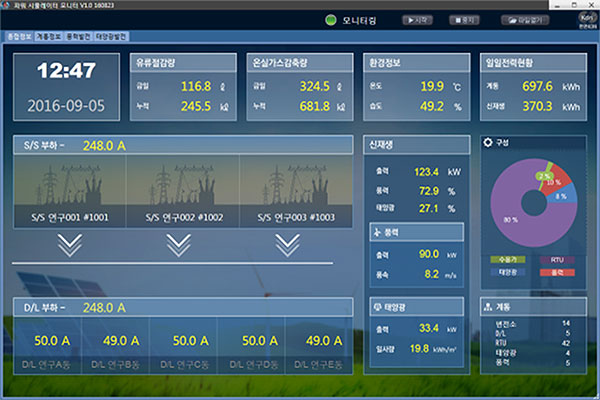

전력현황 대시보드 화면

전력사용 현황 표시

신재생,풍력,태양광 현황

시스템 운영 상태 표시

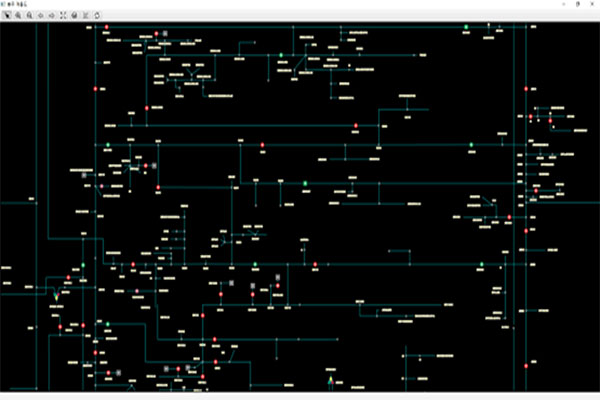

전력계통 감시화면

계통 상태 모니터링

선로 상태 표시

이벤트 알람, FI발생

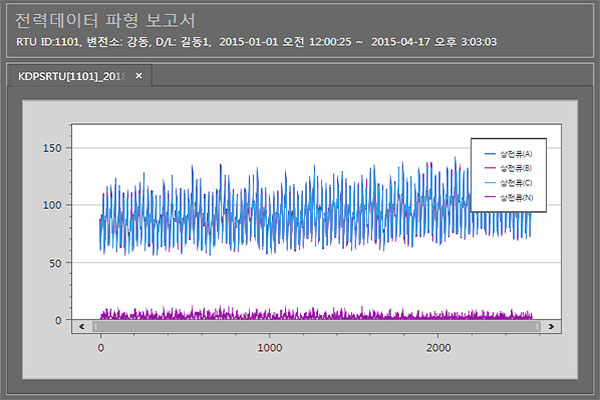

전력데이터 파형 보고서 화면

전력 데이터 파형 표시

단말장치 별 파형 이력 선택

파형보고서 저장기능

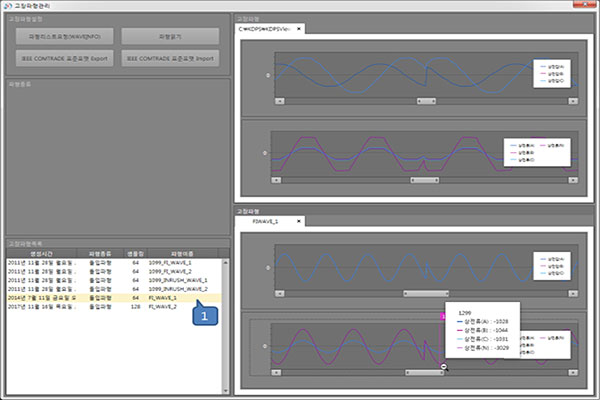

파형 데이터 관리 화면

파형 리스트 요청, 파형데이터 분석

파형 종류별 데이터 표시

파형 비교

파형 파일 저장기능

설비 정보 편집기

설비 인덱스 정보 관리

DB 정보 분석

설비 등록정보 오류 검출

접속정보 관리

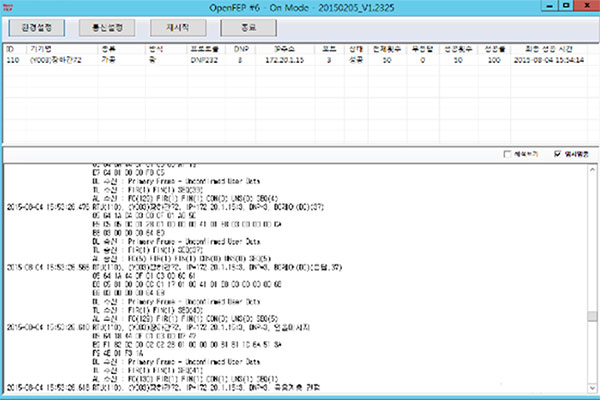

FEP 프로그램

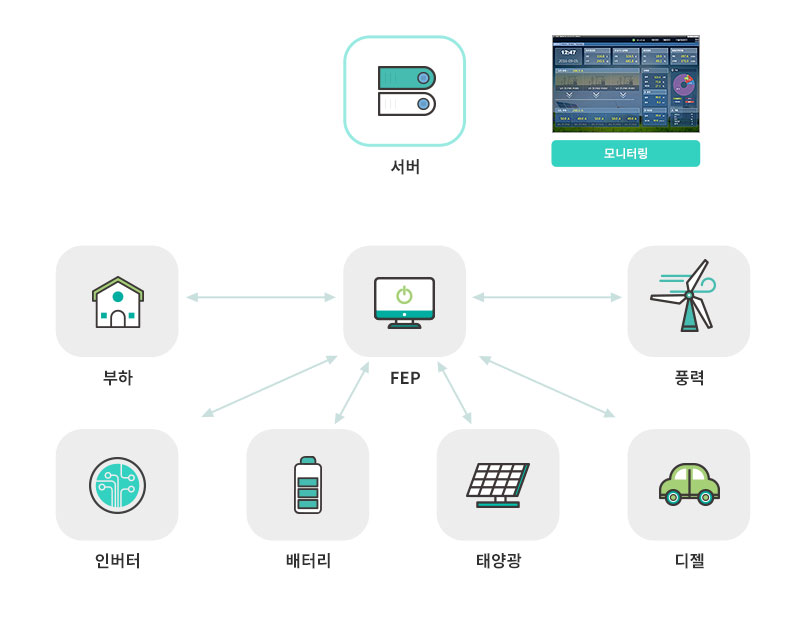

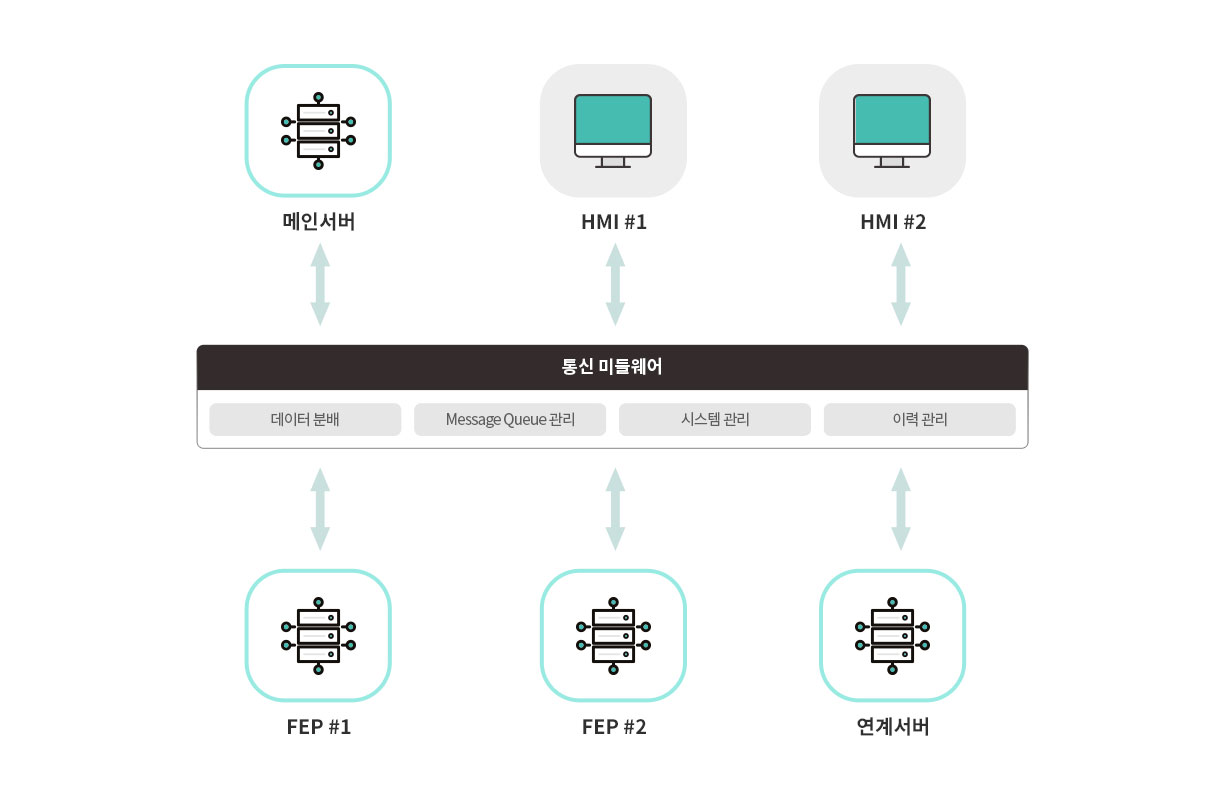

FEP 프로그램은 Front End Processor의 약자로 전력계통 현장기기와 다양한 통신방법 및 통신 프로토콜로 각 기기에 특성에 맞는 정보들을 취합하고, 운영자의 명령에 따라 필요한 명령을 각 기기에 전달하는 역할을 프로그램으로 중앙제어장치 전단에 위치하여 하위의 단말장치에서 고속으로 데이터를 수집, 처리하여 그 결과를 서버로 전달하여 통신병목현상을 방지하고 전체적인 시스템의 성능 향상을 가져온다.
